Questão de Mecânica — Resistência dos Materiais — AOCP 2018
MecânicaResistência dos Materiais
- Código
- qq316953
- Banca
- AOCP
- Órgão
- UEFS
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico Universitário - Técnica em Mecânica

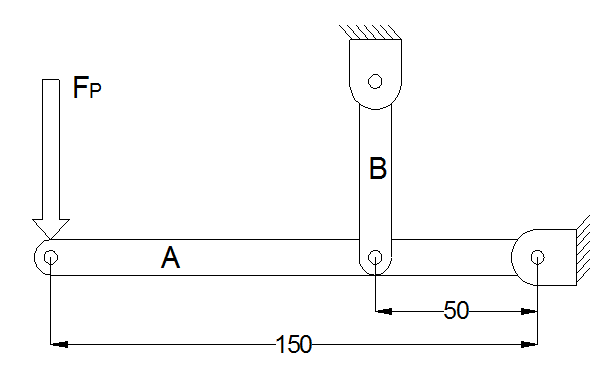

A figura a seguir ilustra, de forma esquemática, um suporte para carregamento de cargas em estado de equilíbrio. A Viga A apresenta pontos articulados de fixação por meio de pinos. Considerando uma força Fp de 20 kN aplicada na extremidade da viga A e considerando as dimensões das vigas apresentadas na figura, assinale a alternativa correta.
- AA viga B estará sujeita a uma força de compressão de 60 kN.
- BO ponto de fixação da viga A estará sujeito a uma força de 40 kN.
- CO ponto de fixação da viga A estará sujeito a uma força de 120 kN.
- DA viga B estará sujeita a uma força de compressão de 80 kN.
- EComo a viga B possui 2 pontos de travamento, cada ponto estará sob efeito da metade da força recebida pela viga.
