Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CCV-UFC 2018

Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
Código
qq318020
Banca
CCV-UFC
Órgão
UFC
Ano
2018
Nível
Médio
Cargo
CCV - - Técnico de Laboratório - Eletrônica

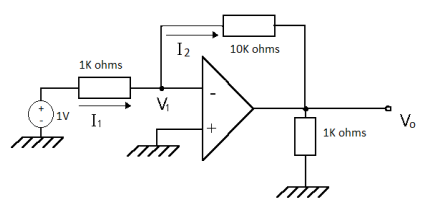

Para o circuito da figura abaixo, assinale a alternativa que contém os valores de V1, I1, I2 e Vo.Imagem associada para resolução da questão
  1. A0V; 1mA; 1mA; -10V.
  2. B0V; 2mA; 2mA; 5V.
  3. C1V; 1mA; 0,5mA; 10V.
  4. D1V; 5mA; 5mA; 15V.
  5. E2V; 1mA; 1mA; 20V.
Revelar gabarito e comentário

GabaritoA — 0V; 1mA; 1mA; -10V.

Link permanente: /questoes/qq318020
