Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CCV-UFC 2018

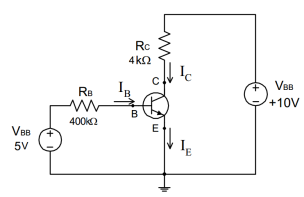

De acordo com a figura abaixo, assinale a afirmativa que corresponde ao valor da corrente de base IB e da tensão VCE, assumindo que o transistor tem ganho 100.

1. A1 mA / 8,6 V
2. B1,75 µA / 1,7 V
3. C4,85 µA / 0,2 V
4. D8 µA / 3,3 V
5. E10,75 µA / 5,7 V
