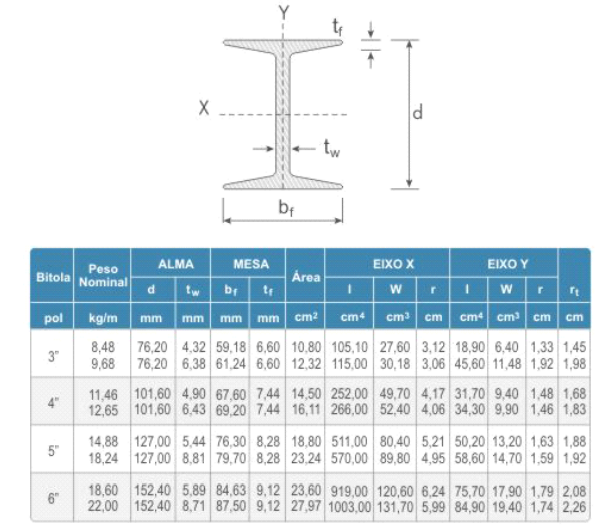

Seja calcular uma viga em aço para a montagem de uma estrutura metálica, utilizando-se um perfil em I conforme a figura abaixo. A partir dos dados apresentados, calcule a tensão a que está submetida a seção no meio do vão L da viga considerada e marque a alternativa correta.
Dados:Perfil I – 5”d = 127,00 mm;tW = 8,81 mm;JX = 570,00 cm⁴ ;WX = 89,80 cm³ ;A = 23,24 cm² ;Viga:q = 800 kgf/m;L = 4,00 m;N = 2.500 kgf;Fórmulas:M = (q.L² )/11σC = N/A + M/WX
Então o valor da tensão de compressão σC nas extremidades do perfil I da viga metálica em kgf/cm² será:
Dados:Perfil I – 5”d = 127,00 mm;tW = 8,81 mm;JX = 570,00 cm⁴ ;WX = 89,80 cm³ ;A = 23,24 cm² ;Viga:q = 800 kgf/m;L = 4,00 m;N = 2.500 kgf;Fórmulas:M = (q.L² )/11σC = N/A + M/WXEntão o valor da tensão de compressão σC nas extremidades do perfil I da viga metálica em kgf/cm² será:- A1.206,94.
- B1.403,37.
- C1.542,33.
- D1.627,82.
- E1.888,43.
