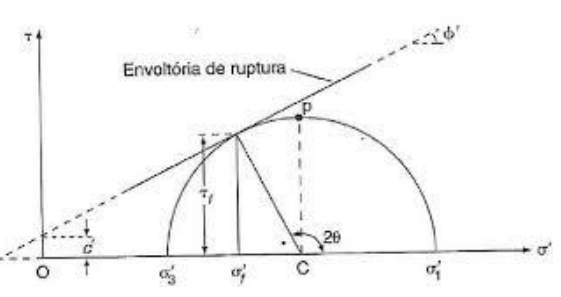

Através de um ensaio triaxial é possível representar as tensões de compressão e cisalhamento atuantes na amostra de solo representada pelo corpo de prova na câmara de ensaio. Seja calcular as tensões de compressão e cisalhamento na ruptura de uma argila, representadas pelo círculo e pela reta de Mohrcoulomb, na figura abaixo. A partir dos dados fornecidos no ensaio, calcule as tensões atuantes na superfície de ruptura e marque a alternativa correta.
Dados:σ1’ – tensão de compressão transmitida pelo pistão;σ3’ – tensão de confinamento lateral;σf’ – tensão de compressão na superfície de ruptura;τf – tensão de cisalhamento na superfície de ruptura;φ’ – ângulo de atrito interno da argila ensaiada;Θ – ângulo da superfície de ruptura com a horizontal.Valores:σ1’ = 5,6 kgf/cm² ;σ3’ = 2,2 kgf/cm² ;φ’= 25o;c’ = 0,3 kgf/cm²;sin 115o = 0,906;cos 115o = -0,422.Fórmulas:Θ = 45 + φ’/2;σf = [(σ1’ + σ3’)/2] + [(σ1’ - σ3’)/2]. cos 2Θ – em kgf/cm2 ;τ = [(σ1’ - σ3’)/2]. sin 2Θ – em kgf/cm² ;τf = σf . tg φ’+ c’;Então, os valores de σf , τ e τf em kgf/cm² serão respectivamente:
Dados:σ1’ – tensão de compressão transmitida pelo pistão;σ3’ – tensão de confinamento lateral;σf’ – tensão de compressão na superfície de ruptura;τf – tensão de cisalhamento na superfície de ruptura;φ’ – ângulo de atrito interno da argila ensaiada;Θ – ângulo da superfície de ruptura com a horizontal.Valores:σ1’ = 5,6 kgf/cm² ;σ3’ = 2,2 kgf/cm² ;φ’= 25o;c’ = 0,3 kgf/cm²;sin 115o = 0,906;cos 115o = -0,422.Fórmulas:Θ = 45 + φ’/2;σf = [(σ1’ + σ3’)/2] + [(σ1’ - σ3’)/2]. cos 2Θ – em kgf/cm2 ;τ = [(σ1’ - σ3’)/2]. sin 2Θ – em kgf/cm² ;τf = σf . tg φ’+ c’;Então, os valores de σf , τ e τf em kgf/cm² serão respectivamente:- A2,15; 1,22 e 1,42.
- B3,18; 1,54 e 1,78.
- C4,13; 1,87 e 1,96.
- D5,23; 2,21 e 2,03.
- E6,55; 3,36 e 3,02.
