Questão de Edificações — Sistemas e Processos Construtivos — CCV-UFC 2018

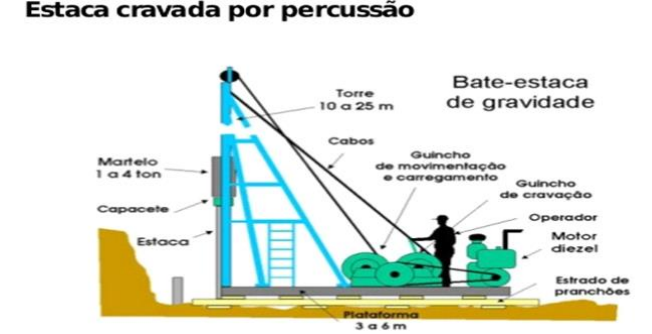

Estaca de deslocamento é um tipo de fundação profunda, cujo processo construtivo é a cravação à percussão pelo uso de um equipamento conhecido como bate estaca. Fundações em estacas funcionam pela capacidade de absorver esforços oriundos da superestrutura pela ponta e atrito lateral de seu fuste. Utilizando a fórmula de Brix, calcule a capacidade de carga de uma estaca cravada a percussão. Em seguida, marque a alternativa correta de seu valor final estimado.]A figura é meramente ilustrativa.Dados:P – peso do martelo em tf;Q – peso da estaca pré-moldada em tf;h – altura de queda do martelo em cm;e – nega para os últimos dez golpes do martelo;a – lado da estaca de seção quadrada em cm;L – comprimento da estaca em cm;γC – peso específico do concreto armado;Valores numéricos:P = 1,20 tf;h = 100 cm;e = 15 mm;a = 0,35 m;L = 9,00 m;γC = 2,5 tf/m³Fórmulas:e₁ = e/10 (cm) – nega por golpe resultante de e;A = a2(cm² ) – área da seção transversal da estaca pré-moldada;Q = A.L.γC (tf) – peso próprio da estaca pré-moldada;R = (P² .Q.h)/[(P+Q)² .e1] (tf) – capacidade de carga estimada;RF= R/⁵ (tf) – capacidade final estimada, considerando um coeficiente de segurança igual a ⁵;O valor da capacidade de carga final estimada da estaca pré-moldada é de:

1. ARF = 33,84 tf.
2. BRF = 42,93 tf.
3. CRF = 54,47 tf.
4. DRF = 62,12 tf.
5. ERF = 76,36 tf.
