Questão de Engenharia Civil — Estruturas — COMPERVE - UFRN 2018
Engenharia CivilEstruturas
- Código
- qq322495
- Banca
- COMPERVE - UFRN
- Órgão
- UFRN
- Ano
- 2018
- Nível
- Superior
- Cargo
- COMPERVE - - Engenheiro - Engenharia Civil

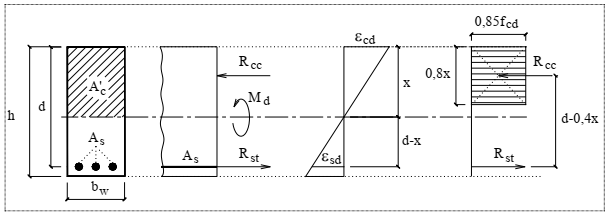

Para dimensionar a armadura longitudinal de uma seção de concreto armado submetida a flexão simples, um engenheiro utiliza as simplificações previstas em norma e a formulação do equilíbrio da seção, tal como descrito na figura abaixo.
Suponha que as dimensões da seção bw e h e a altura útil d sejam conhecidas, bem como as resistências de cálculo dos materiais fcd e fyd, dado um momento de cálculo Md. Utilizando uma única equação, a profundidade x da linha neutra pode ser diretamente obtida
Suponha que as dimensões da seção bw e h e a altura útil d sejam conhecidas, bem como as resistências de cálculo dos materiais fcd e fyd, dado um momento de cálculo Md. Utilizando uma única equação, a profundidade x da linha neutra pode ser diretamente obtida- Aatravés da igualdade entre as forças resistentes da área de aço As e da área comprimida do concreto (de profundidade 0,8x).
- Batravés do cálculo do momento resistente da área de aço As em relação ao centroide da área comprimida do concreto simplificada (de profundidade 0,8x).
- Catravés do cálculo do momento resistente da área comprimida do concreto simplificada (de profundidade 0,8x) em relação ao centroide da área de aço As .
- Datravés do cálculo do momento resistente da área de aço As e da área comprimida do concreto (de profundidade 0,8x) em relação ao centroide da seção.
