Questão de Engenharia Civil — Estruturas — COMPERVE - UFRN 2018

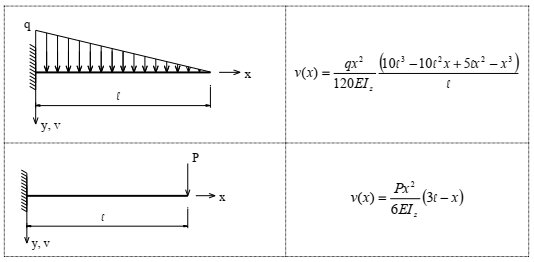

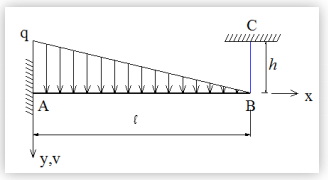

Uma viga AB, engastada em A e submetida a uma taxa de carregamento transversal linear de ordenada máxima q, encontra-se suspensa por um cabo na seção B, conforme ilustrado na figura abaixo.O comprimento da viga AB é ℓ, e sua rigidez flexional é constante e vale EIz. O cabo apresenta comprimento h, e sua rigidez axial é constante e de valor EA. Para determinar as reações de apoio e os esforços internos solicitantes, um engenheiro estrutural utilizou os dados referentes aos deslocamentos transversais v(x) de uma viga engastada e livre, descritos no quadro abaixo.Após realizar os cálculos, o engenheiro conclui corretamente que o módulo do esforço cortante da viga AB na seção B é dado por:

1. A
2. B
3. C
4. D
