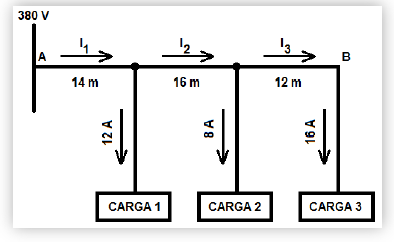

Um circuito trifásico (A-B) alimentará um grupo de cargas ligadas ao longo do seu percurso conforme a figura a seguir:
Os condutores serão de cobre e a queda de tensão máxima admitida é 4%. As seções nominais dos condutores desse circuito obtidas através dos critérios de capacidade de condução de corrente (conforme tabela a seguir) e de queda de tensão máxima serão, respectivamente,
CAPACIDADE DE CONDUÇÃO DE CORRENTE DE CONDUTORES
Os condutores serão de cobre e a queda de tensão máxima admitida é 4%. As seções nominais dos condutores desse circuito obtidas através dos critérios de capacidade de condução de corrente (conforme tabela a seguir) e de queda de tensão máxima serão, respectivamente,CAPACIDADE DE CONDUÇÃO DE CORRENTE DE CONDUTORES- A16 mm2 e 25 mm2 .
- B4 mm2 e 6 mm2 .
- C10 mm2 e 10 mm2 .
- D6 mm2 e 2,5 mm²
