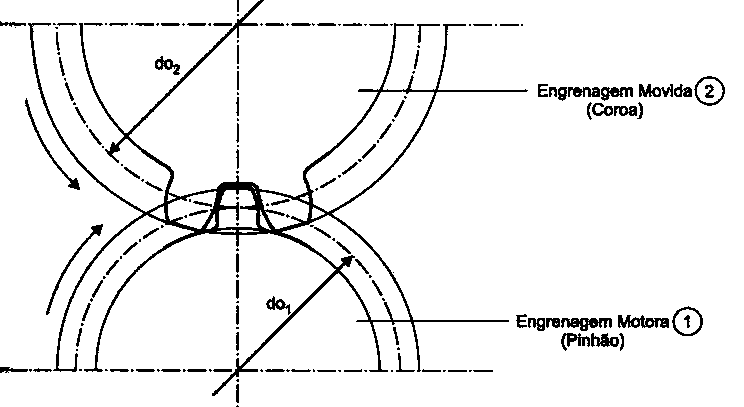

A figura abaixo representa a transmissão por engrenagens acionada por intermédio de um motor elétrico que possui potência P = 0,75 kW e gira com rotação n = 1145 rpm, acoplado à engrenagem 1 (pinhão). As engrenagens possuem as seguintes características: Z ₁ = 20 dentes, Z₂ = 31 dentes e m = 2,5 mm.
Com base na figura e nos dados fornecidos, o diâmetro primitivo da engrenagem 1 (do ₁), o diâmetro externo da engrenagem 2 (De2) e a altura (h) dos dentes das engrenagens são, respectivamente,
Com base na figura e nos dados fornecidos, o diâmetro primitivo da engrenagem 1 (do ₁), o diâmetro externo da engrenagem 2 (De2) e a altura (h) dos dentes das engrenagens são, respectivamente,- Ado₁= 50 mm; De₂= 55,5 mm e h= 5,4175 mm.
- Bdo₁= 71,665 mm; De₂= 55,5 mm e h= 5,4175 mm.
- Cdo₁= 50 mm; De₂= 82,5 mm e h= 5,4175 mm.
- Ddo₁= 44,165 mm; De₂= 82,5 mm e h= 5,4175 mm.
