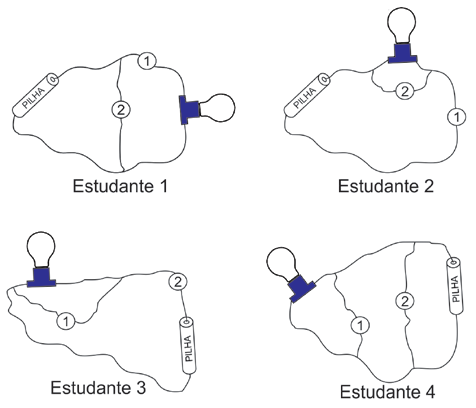

Em uma aula no laboratório de física, quatro alunos montaram um circuito elétrico simples utilizando uma pilha, uma lâmpada e alguns fios. Para medir a corrente elétrica do circuito e a diferença de potencial sobre a lâmpada utilizaram um amperímetro (1) e um voltímetro (2). A seguir, estão representados os esquemas dos circuitos montados pelos quatro estudantes.
Com base nas informações acima, é correto afirmar que:
Com base nas informações acima, é correto afirmar que:- Atodos os estudantes ligaram os dois aparelhos corretamente
- Bo estudante 2 ligou os dois aparelhos incorretamente.
- Co estudante 3 ligou os dois aparelhos corretamente.
- Do estudante 4 ligou o amperímetro corretamente.
- Eo estudante 1 ligou os dois aparelhos corretamente.
