Questão de Engenharia Civil — Estruturas — COPESE - UFT 2018

Engenharia CivilEstruturas
Código
qq327337
Banca
COPESE - UFT
Órgão
UFT
Ano
2018
Nível
Superior
Cargo
COPESE - - Engenheiro Civil

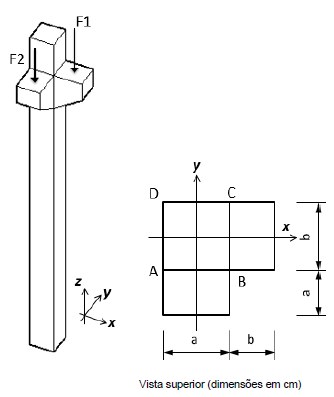

O pilar mostrado no esquema recebe cargas de duas vigas apoiadas nos consolos. As vigas têm vãos diferentes e por causa disto as reações transmitidas ao pilar não têm o mesmo valor. Na vista superior são mostradas as dimensões da seção transversal do pilar e dos consolos. Considere que as forças estão agindo no centroide do consolo, no sentido indicado pela seta, e que não possuem valor nulo. Além disso, desconsidere o peso próprio do pilar.Imagem associada para resolução da questãoAssinale a alternativa CORRETA.
  1. ANa seção transversal do pilar, posicionada no nível dos consolos, o ponto B, indicado na vista superior, pode estar submetido à tração, dependendo das dimensões a e b, e do valor das forças F1 e F2.
  2. BNa seção transversal do pilar, posicionada no nível dos consolos, a linha neutra das tensões normais estará paralela ao lado BC.
  3. CNa seção transversal do pilar, posicionada no nível dos consolos, a linha neutra das tensões normais estará paralela ao lado AB.
  4. DNa seção transversal do pilar, posicionada no nível dos consolos, o ponto D, indicado na vista superior, pode estar submetido à tração, dependendo das dimensões a e b, e do valor das forças F1 e F2.
Revelar gabarito e comentário

GabaritoD — Na seção transversal do pilar, posicionada no nível dos consolos, o ponto D, indicado na vista superior, pode estar submetido à tração, dependendo das dimensões a e b, e do valor das forças F1 e F2.

Link permanente: /questoes/qq327337
