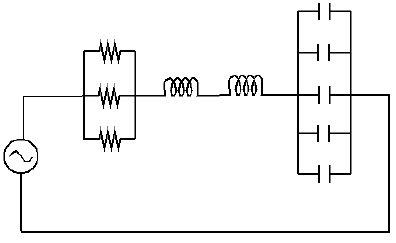

No circuito elétrico abaixo, a fonte tem valor de 200 V e frequência de 1000 rad/s. Cada resistor que aparece tem valor unitário de 9 Ω. Para os indutores o valor de cada um é de 3 mH. Já para os capacitores, o valor de cada elemento é de 10 µF.
Assinale a alternativa CORRETA referente à impedância equivalente vista pela fonte.
Assinale a alternativa CORRETA referente à impedância equivalente vista pela fonte.- A3+j25 Ω
- B3+j14 Ω
- C3-j14 Ω
- D3 Ω
