Questão de Engenharia Elétrica — Máquinas Elétricas — FADESP 2018

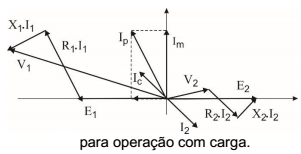

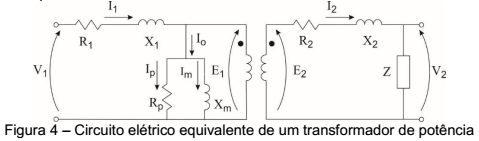

Transformadores de potência são equipamentos elétricos empregados em sistemas elétricos em corrente alternada, geralmente para adequar o nível de tensão mais conveniente ao sistema. Neste emprego, podem ser classificados como abaixadores, quando o sentido do fluxo de potência for do lado de alta tensão para o lado de baixa tensão, ou elevadores, quando em sentido inverso. A figura 4 apresenta um circuito elétrico equivalente de um transformador abaixador operando em regime permanente, com seu lado secundário com tensão V₂ ligado a uma carga Z e seu lado primário alimentado por uma tensão senoidal de valor eficaz V₁.Considere o seguinte:V₁ Tensão nos terminais do lado primárioV₂ Tensão nos terminais lado secundárioE₁ Tensão do lado primárioE₂Tensão lado secundárioI₁ Corrente do primárioI₂ Corrente no secundárioIm Corrente magnetizanteR1 Resistência do primárioX1 Reatância do primárioR₂ Resistência do estatorX₂ Reatância do estatorXm Reatância magnetizanteRp Perdas no núcleoO diagrama fasorial que melhor representa a operação deste transformador é descrito na figura

1. A
2. B
3. C
4. D
5. E
