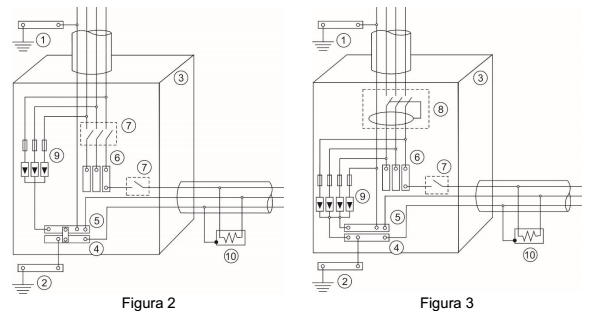

A NBR5410 trata da necessidade de proteção contra sobretensões, cita as medidas necessárias, a utilização de dispositivos de proteção contra sobretensão (DPS) e a necessidade de aterramento. Considere os dois esquemas de ligação de DPS em quadro de distribuição representados nas figuras 1 e 2, cujos componentes são identificados como1 Aterramento do neutro2 Aterramento do condutor PE3 Quadro de distribuição4 Barramento do condutor PE5 Barramento do neutro6 Barramento das fases7 Dispositivo de proteção de sobrecorrente8 Dispositivo diferencial residual (DR)9 DPS10 Carga
Dos esquemas para instalação dos DPS representados na figura e em relação ao aterramento e sua coexistência com os dispositivos diferencial residual (DR) apresentados nas figuras, segundo a NBR 5410, é correto afirmar o seguinte
Dos esquemas para instalação dos DPS representados na figura e em relação ao aterramento e sua coexistência com os dispositivos diferencial residual (DR) apresentados nas figuras, segundo a NBR 5410, é correto afirmar o seguinte- Ana instalação em esquema TN, mostrada na figura 2, o DSP está localizado a montante do dispositivo de proteção contra sobrecorrente, o qual garante proteção suplementar contra choque elétrico.
- Bna instalação representada na figura 2, o esquema é TN-S, e o DSP está montado a jusante do dispositivo de proteção de sobrecorrente.
- Cna instalação do DSP, em esquema TN, mostrada na figura 3, a montante do dispositivo diferencial residual (DR), o dispositivo DR tem que ser um Disjuntor Diferencial Residual (DDR) para garantir proteção de sobrecorrente ao circuito.
- Dinstalação do DSP em esquema IT a jusante do dispositivo DR é mostrada na figura 3.
- Ea instalação do DSP em esquema TT a montante do dispositivo de proteção de sobrecorrente é mostrada na figura 3.
