Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FADESP 2018
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qq332945
- Banca
- FADESP
- Órgão
- BANPARÁ
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

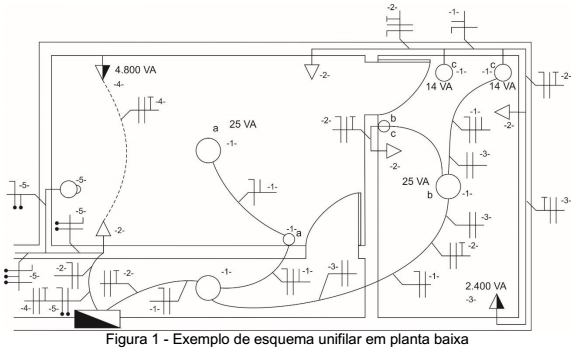

Os projetos elétricos devem ser desenhados utilizando-se esquemas unifilares descritos em plantas baixa para auxiliar na execução das instalações elétricas, indicando os condutores nos eletrodutos, a localização das tomadas de corrente, os interruptores e as lâmpadas, entre outras coisas. Observando a planta baixa da figura 1 pode-se verificar a existência de
- Aquadro de luz e força embutido, 3 pontos de luz aparentes no teto, 4 tomadas de corrente baixas de uso geral, uma campainha.
- Bquadro geral de luz e força aparente, 3 pontos de luz embutidos no teto, 2 tomadas de corrente de uso geral a meia altura, uma cigarra.
- Cquadro de distribuição de luz e força aparente, 3 pontos de luz aparentes no teto, 2 tomadas de corrente baixas de uso geral, uma cigarra.
- Dquadro de distribuição de luz e força embutidos, 2 pontos de luz embutidos na parede, 4 tomadas baixas de uso específico, uma campainha.
- Equadro geral de luz e força, 3 pontos de luz aparentes no teto, 2 tomadas de corrente altas de uso especifico, uma cigarra.
