Questão de Engenharia Mecânica — Sistemas Termomecânicos — FADESP 2018

Engenharia MecânicaSistemas Termomecânicos
Código
qq332988
Banca
FADESP
Órgão
BANPARÁ
Ano
2018
Nível
Superior
Cargo
Engenheiro Mecânico

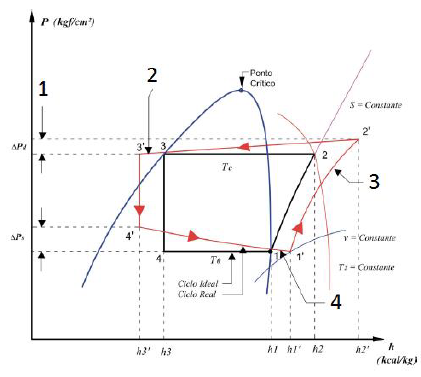

No diagrama esquemático representado na figura a seguir, a identificação correta dos elementos éImagem associada para resolução da questão
  1. A1- subresfriamento, 2- processo politrópico, 3- queda de pressão e 4- superaquecimento.
  2. B1- processo politrópico, 2- queda de pressão, 3- superaquecimento e 4- subresfriamento.
  3. C1- superaquecimento, 2- queda de pressão, 3- processo politrópico e 4- subresfriamento.
  4. D1- subresfriamento, 2- superaquecimento, 3- queda de pressão e 4- processo politrópico.
  5. E1- queda de pressão, 2- subresfriamento, 3- processo politrópico e 4- superaquecimento.
Revelar gabarito e comentário

GabaritoE — 1- queda de pressão, 2- subresfriamento, 3- processo politrópico e 4- superaquecimento.

Link permanente: /questoes/qq332988
