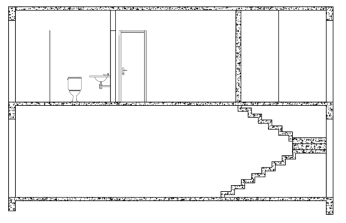

A NBR 6492:1994 define cortes como planos secantes verticais que dividem a edificação em duas partes, no sentido longitudinal e transversal. Com relação ao desenho abaixo, marque a alternativa correta:Imagem associada para resolução da questão
  1. AO desenho não é um corte; trata-se de uma elevação, já que não possui cotas.
  2. BEstão ausentes as simbologias de representação gráfica padronizadas: cotas verticais, cotas de nível, escala, marcações, caracterização dos elementos do projeto (fechamentos, captação das águas pluviais, nível do solo).
  3. CO corte apresentado, ainda que incompleto, está correto, pois apresenta a escala correspondente à planta-baixa.
  4. DA representação está adequada, já que indica o sistema estrutural em concreto armado.
  5. EApenas cotas horizontais e hachura de solo devem ser incluídas no desenho técnico.
Revelar gabarito e comentário

GabaritoB — Estão ausentes as simbologias de representação gráfica padronizadas: cotas verticais, cotas de nível, escala, marcações, caracterização dos elementos do projeto (fechamentos, captação das águas pluviais, nível do solo).
