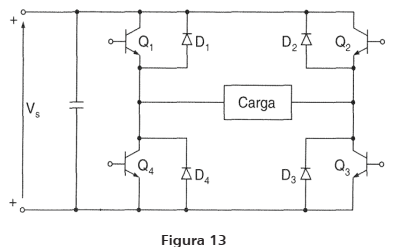

O circuito da Figura 13 abaixo corresponde a uma topologia de inversor de frequência denominada Inversor Ponte H Monofásico. Neste diagrama, o circuito de controle das chaves Q₁, Q2, Q₃ e Q₄ foi propositalmente omitido.

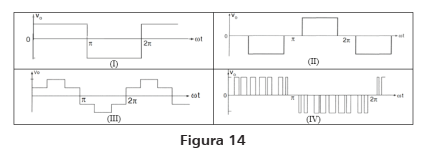

Na Figura 14 encontram-se 4 diferentes formas de onda de tensão que podem ser produzidas sobre cargas conectadas às saídas de inversores de frequência variados.
Dentre as formas de onda, apresentadas acima, aquela(s) que pode(m) ser produzida(s) pelo Inversor Ponte H Monofásico mostrado na Figura 13 é / são
Na Figura 14 encontram-se 4 diferentes formas de onda de tensão que podem ser produzidas sobre cargas conectadas às saídas de inversores de frequência variados.Dentre as formas de onda, apresentadas acima, aquela(s) que pode(m) ser produzida(s) pelo Inversor Ponte H Monofásico mostrado na Figura 13 é / são- AI.
- BI e II.
- CII e III.
- DI, II e III.
- EI, II e IV.
