Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FCM 2018
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- qq337580
- Banca
- FCM
- Órgão
- IFN-MG
- Ano
- 2018
- Nível
- Superior
- Cargo
- Professor - Engenharia Elétrica

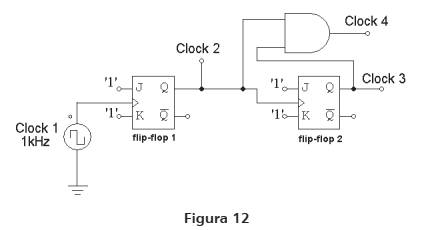

O circuito digital da Figura 12 abaixo utiliza flip-flops do tipo JK, sensíveis à borda de subida do clock. As estradas J e K de ambos os flip-flops foram fixadas em nível lógico alto, conforme mostrado na figura.
O flip-flop 1 está sendo alimentado por um sinal de clock, denominado Clock 1, o qual possui frequência de 1kHz. Os demais sinais de clock, produzidos pelo circuito, chamados Clock 2, Clock 3 e Clock 4 possuem, respectivamente, frequências iguais a
O flip-flop 1 está sendo alimentado por um sinal de clock, denominado Clock 1, o qual possui frequência de 1kHz. Os demais sinais de clock, produzidos pelo circuito, chamados Clock 2, Clock 3 e Clock 4 possuem, respectivamente, frequências iguais a- A500Hz, 250Hz e 125Hz.
- B500Hz, 250Hz e 250Hz.
- C500Hz, 250Hz e 500Hz.
- D1kHz, 1kHz e 500Hz.
- E1kHz, 1kHz e 1kHz.
