Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FCM 2018
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- qq337581
- Banca
- FCM
- Órgão
- IFN-MG
- Ano
- 2018
- Nível
- Superior
- Cargo
- Professor - Engenharia Elétrica

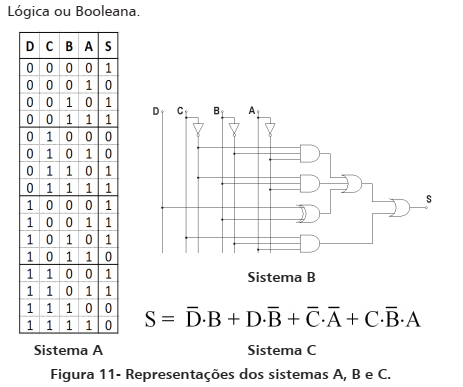

Três diferentes sistemas digitais do tipo Combinacional, A, B e C são representados na Figura 11 abaixo, sendo o sistema A representado pela sua Tabela Verdade, o Sistema B, pelo seu Diagrama de Blocos ou Circuito Lógico, e o Sistema C, pela sua Equação Lógica ou Booleana.
Diferentes sistemas digitais do tipo combinacional são ditos equivalentes se e somente se os valores de suas respectivas saídas forem iguais para cada uma das possíveis combinações de suas variáveis de entrada.Considerando-se tal conceito de equivalência, é correto afirmar, em relação aos três sistemas combinacionais A, B e C representados na figura, que
Diferentes sistemas digitais do tipo combinacional são ditos equivalentes se e somente se os valores de suas respectivas saídas forem iguais para cada uma das possíveis combinações de suas variáveis de entrada.Considerando-se tal conceito de equivalência, é correto afirmar, em relação aos três sistemas combinacionais A, B e C representados na figura, que- Aos três sistemas A, B e C acima são equivalentes.
- Bapenas os sistemas A e B acima são equivalentes.
- Capenas os sistemas B e C acima são equivalentes.
- Dapenas os sistemas C e A acima são equivalentes.
- Enão existe qualquer equivalência entre os sistemas A, B e C acima.
