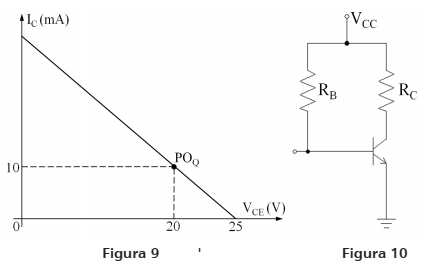

O gráfico da Figura 9 abaixo representa a reta de carga e o ponto de operação quiescente (POQ) do circuito de polarização mostrado na Figura 10. O transistor usado possui hFE=100 e VBE=0,7V.
A partir destas informações, os valores dos dois resistores do circuito são
A partir destas informações, os valores dos dois resistores do circuito são- ARB =48,6kΩ; RC=0,1kΩ.
- BRB =100kΩ; RC=1,0kΩ.
- CRB =100kΩ; RC=2,0kΩ.
- DRB =243kΩ; RC=0,5kΩ.
- ERB =250kΩ; RC=2,0kΩ.
