Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FCM 2018

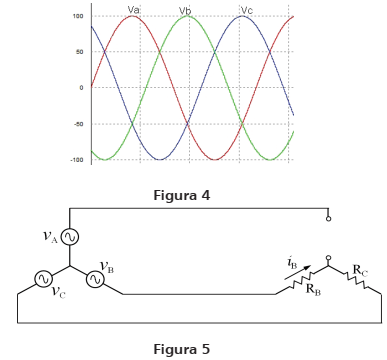

Uma fonte de tensão senoidal trifásica constituída pelas tensões VA, VB e VC, mostradas no gráfico da Figura 4 abaixo, conectadas em estrela, alimenta uma carga trifásica resistiva e equilibrada, também conectada em estrela, na qual RA=RB=RC=10Ω. Num dado momento, a resistência da fase A (RA) foi desconectada, deixando o circuito, conforme mostrado no diagrama da Figura 5.O valor eficaz da corrente iB, mostrada no diagrama, passou a ser de, aproximadamente,

1. A0A.
2. B3,536A.
3. C6,124A.
4. D8,660A.
5. E12,247A.
