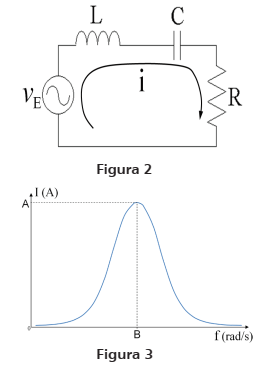

O circuito elétrico abaixo possui os seguintes parâmetros:VE = 120V, senoidal ; L=8mH; C=2mF; R=8ΩO gráfico da Figura 3 abaixo apresenta o módulo da corrente i no circuito da Figura 2, em ampéres, em função da frequência da fonte de tensão senoidal VE . O eixo horizontal do gráfico é dado em radianos/s, com escala logarítmica na base 2.
Em relação a esse gráfico, as coordenadas A e B nele indicadas valem
Em relação a esse gráfico, as coordenadas A e B nele indicadas valem- AA=10 e B=39,8.
- BA=10 e B=250.
- CA=10 e B=62.500.
- DA=15 e B=250.
- EA=15 e B=62.500.
