Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUMARC 2018
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq341965
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Sistema Elétrico JR

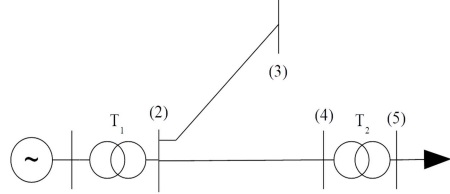

O diagrama abaixo representa um sistema elétrico de 5 barramentos. A tensão no barramento (2) é nominal. Todas as linhas de transmissão são de 230 kV e têm reatância série igual a 70 Ω/fase e resistência desprezível.
A tensão (kV) no barramento (3) e a perda de potência ativa (MW) na linha que liga os barramentos (2)-(4), sendo T₁ = 50 MVA, 13,8/230 kV, 10%; e T₂ = 50 MVA, 15/230 kV, 11%, são, respectivamente:
A tensão (kV) no barramento (3) e a perda de potência ativa (MW) na linha que liga os barramentos (2)-(4), sendo T₁ = 50 MVA, 13,8/230 kV, 10%; e T₂ = 50 MVA, 15/230 kV, 11%, são, respectivamente:- A225 e 10
- B230 e 0
- C230 e 10
- D235 e 0
