Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FUMARC 2018

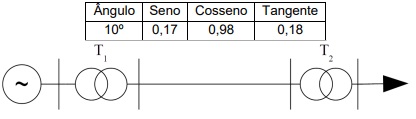

Uma carga de 40 MW com fator de potência 0,8 atrasado está ligada ao sistema elétrico apresentado na figura abaixo. A linha de transmissão que liga o gerador à carga tem reatância de 10 Ω/fase, a tensão entre fases na saída do gerador, cujas perdas podem ser desprezadas, é nominal e a abertura angular entre as tensões dos barramentos do gerador e da carga é 10º. A tensão (kV) no barramento da carga, sendo T₁ = 100 MVA, 15/138 kV, X = 10%; e T₂ = 50 MVA, 13,8/138 kV, X = 12%, é:

1. A12,5
2. B13,5
3. C14,0
4. D15,0
