Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUMARC 2018
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq341984
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Sistema Elétrico JR

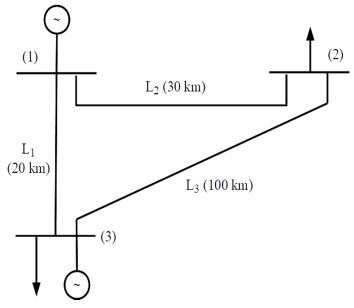

No sistema elétrico de potência abaixo, todas as linhas de transmissão têm reatância série igual a 0,5 Ω/km, resistência igual a 0,1 Ω/km e reatância paralela igual 0,5 MΩ/km. As linhas L₁ e L₂são curtas e suas reatâncias paralelas podem ser desprezadas.
O elemento imaginário de Y₁₂ da matriz admitância é:
O elemento imaginário de Y₁₂ da matriz admitância é:- Aj0,06
- B–j0,06
- Cj0,07
- D-j0,07
