Questão de Engenharia Elétrica — Análise de SEP — FUMARC 2018

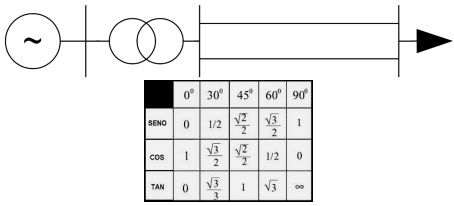

Um gerador cujas perdas são desprezíveis está ligado a um sistema elétrico pormeio de um transformador de 100 MVA, 15 kV/138 kV e X = 5%. O geradoralimenta uma carga por meio de duas linhas de transmissão com as mesmascaracterísticas, cada uma com reatância série X = 2 ( √3 - 0,1) pu/fase, resistênciae reatância paralela desprezíveis. A tensão na saída do gerador, baixa dotransformador, é 1 ∠0° pu. Calcule o módulo da tensão (pu) no barramento da carga, sabendo que a potência ativa entregue na carga é 1/3 pu e a potência reativa é nula (Sbase= 200 MVA).Está CORRETO o que se afirma em:

1. A√3
2. B√3/2
3. C√3/3
4. D2√3/3
