Questão de Engenharia Mecânica — Materiais de Construção Mecânica — FUMARC 2018
Engenharia MecânicaMateriais de Construção Mecânica
- Código
- qq342003
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Sistemas Mecânicos JR

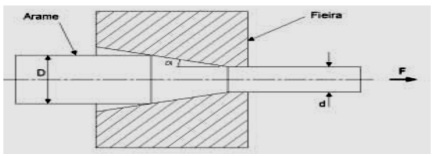

Para a trefilação a frio de um arame de aço ABNT 1080 com seção transversal circular foi utilizada a montagem esquematicamente apresentada na figura abaixo. A força F traciona o arame, forçando a sua passagem pela fieira e reduzindo seu diâmetro inicial de D para o diâmetro final d. A fieira utilizada é de carboneto de tungstênio sinterizado com semi-ângulo α de 10°.
O processo é realizado com lubrificação de forma a minimizar o atrito. O cálculoda tensão necessária para deformar o arame pode ser feito, como primeira aproximação, a partir da seguinte expressão:σ = 2 Sy In (D/d)sendo Sya tensão de escoamento do material. A expressão anterior supõe que ometal não sofre encruamento durante a deformação e considera desprezível a influência do atrito.I. Supondo um diâmetro inicial de 16 mm e um diâmetro final de 14 mm,calcule a força F necessária para realizar a trefilação de um arame de açocom tensão de escoamento de 600 MPa. Sabe-se que ln (16/14) = 0,13.II. Determine a maior relação entre o diâmetro inicial e o diâmetro final (D/d),de modo a evitar que o arame sofra deformação plástica após a passagempela fieira, ou seja, para evitar que haja deformação permanente no metaljá trefilado. (exp(0,5)=1,64))III. O que é patenteamento? Você escolheria o patenteamento para melhorara trefilabilidade com ganho na resistência mecânica?Em relação a I, II e III, está CORRETO o que se afirma em:
O processo é realizado com lubrificação de forma a minimizar o atrito. O cálculoda tensão necessária para deformar o arame pode ser feito, como primeira aproximação, a partir da seguinte expressão:σ = 2 Sy In (D/d)sendo Sya tensão de escoamento do material. A expressão anterior supõe que ometal não sofre encruamento durante a deformação e considera desprezível a influência do atrito.I. Supondo um diâmetro inicial de 16 mm e um diâmetro final de 14 mm,calcule a força F necessária para realizar a trefilação de um arame de açocom tensão de escoamento de 600 MPa. Sabe-se que ln (16/14) = 0,13.II. Determine a maior relação entre o diâmetro inicial e o diâmetro final (D/d),de modo a evitar que o arame sofra deformação plástica após a passagempela fieira, ou seja, para evitar que haja deformação permanente no metaljá trefilado. (exp(0,5)=1,64))III. O que é patenteamento? Você escolheria o patenteamento para melhorara trefilabilidade com ganho na resistência mecânica?Em relação a I, II e III, está CORRETO o que se afirma em:- A24666N; D/d = 0,65; Patenteamento é um tratamento que visa à obtenção de estrutura perlítica que combine resistência mecânica e ductilidade suficiente, de modo que os arames sofram as operações de trefilação e apresentem as características mecânicas desejadas. Sim.
- B24666N; D/d = 1,65; Patenteamento é um tratamento que visa a obtenção de estrutura bainítica que combine resistência mecânica e ductilidade suficientes, de modo que os arames sofram as operações de trefilação e apresentem a baixa resistência mecânica ao final do processo. Não.
- C24666N; D/d = 1,65; Patenteamento é um tratamento que visa à obtenção de estrutura perlítica que combine resistência mecânica e ductilidade suficiente, de modo que os arames sofram as operações de trefilação e apresentem as características mecânicas desejadas. Sim.
- D2466N; D/d = 1,65; Patenteamento é um tratamento que visa à obtenção de estrutura perlítica que combine resistência mecânica e ductilidade suficiente, de modo que os arames sofram as operações de trefilação e apresentem as características mecânicas desejadas. Sim.
