Questão de Engenharia Mecânica — Sistemas Fluidomecânicos — FUMARC 2018

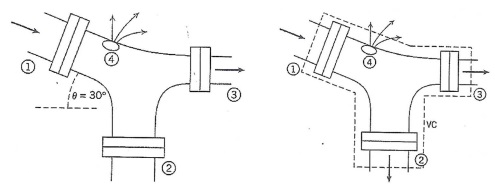

Considere o escoamento permanente de água em uma junção de tubos, conforme mostrado no diagrama. As áreas das seções são: A₁ = 0,2m² ; A₂= 0,2m2 e A₃= 0,15m². O fluido também vaza para fora do tubo através de um orifício em 4 com uma vazão volumétrica estimada em 0,1m3 /s. As velocidades médias nas seções 1 e 3 são, respectivamente, :V₁= 5m/s e :V₃= 12m/s. Determine a velocidade do escoamento na seção 2.

1. A- 1,5m/s
2. B- 4,5m/s
3. C- 6,5m/s
4. D- 8,5m/s
