Questão de Engenharia de Telecomunicações — Circuitos — FUMARC 2018
Engenharia de TelecomunicaçõesCircuitos
- Código
- qq342047
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Telecomunicações JR

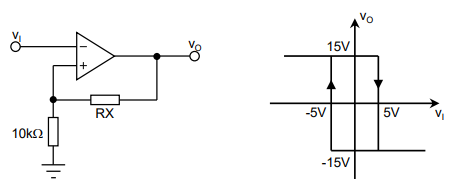

No circuito abaixo, considere o amplificador operacional ideal alimentado com umafonte simétrica de ± 15 V e com valor de saturação da saída igual à tensão dealimentação. De acordo com o gráfico da função de transferência mostrado, o valordo resistor RX é:
- A10 kΩ
- B20 kΩ
- C30 kΩ
- D50 kΩ
