Questão de Geologia — Geologia Geral — FUMARC 2018

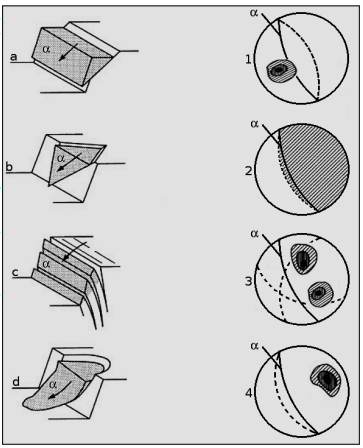

A figura ao lado apresenta, na primeira coluna e assinaladas de a a d, quatro situações de ruptura associadas a condições naturais predisponentes; na segunda coluna e assinalados de 1 a 4, projeções estereográficas relacionadas às mesmas feições de ruptura. Na primeira coluna, a face do talude original é representada por α, e é indicada da mesma forma, nas projeções estereográficas, pelo grande círculo contínuo. Na segunda coluna, as faixas hachuradas correspondem a concentrações dos polos dos planos de ruptura.A alternativa que faz a CORRETA associação entre a primeira e a segunda colunas é:

1. Aa1 - b4 - c2 - d3
2. Ba2 - b1 - c4 - d3
3. Ca3 - b2 - c1 - d4
4. Da4 - b3 - c1 - d2
