Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — FUMARC 2018
EletrotécnicaInstalações Elétricas em Eletrotécnica
- Código
- qq342128
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico Mantenedor Eletroeletrônico da Geração I

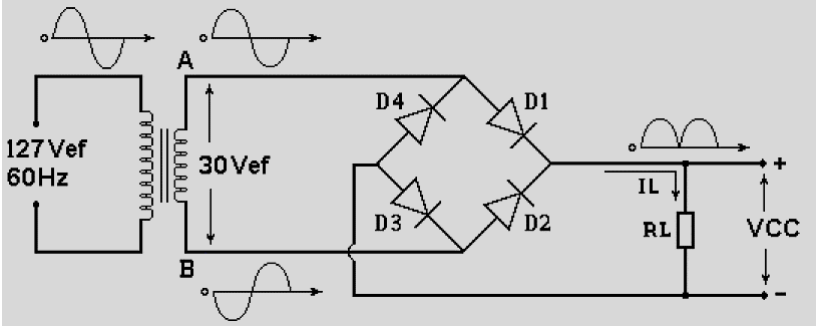

De acordo com o retificador em ponte apresentado na figura, analise as afirmativas identificando-as com V ou F, conforme sejam verdadeiras ou falsas
( ) O retificador em ponte dispensa o uso do transformador com tomada central e, com isto, pode-se ter um retificador de onda completa ligado diretamente à rede elétrica.( ) Quando o ponto A é negativo, os diodos D1 e D3 conduzem.( ) Quando o ponto A é positivo em relação ao ponto B, a corrente sai de B passa D2, RL, D3 e chega ao ponto A.( ) Para qualquer polaridade no ponto A ou no ponto B, a corrente IL circula num único sentido em RL e, por isso, a corrente em RL é contínua.A sequência CORRETA, de cima para baixo, é:
( ) O retificador em ponte dispensa o uso do transformador com tomada central e, com isto, pode-se ter um retificador de onda completa ligado diretamente à rede elétrica.( ) Quando o ponto A é negativo, os diodos D1 e D3 conduzem.( ) Quando o ponto A é positivo em relação ao ponto B, a corrente sai de B passa D2, RL, D3 e chega ao ponto A.( ) Para qualquer polaridade no ponto A ou no ponto B, a corrente IL circula num único sentido em RL e, por isso, a corrente em RL é contínua.A sequência CORRETA, de cima para baixo, é:- AV F V F
- BF V F F
- CV V F V
- DV F F V
