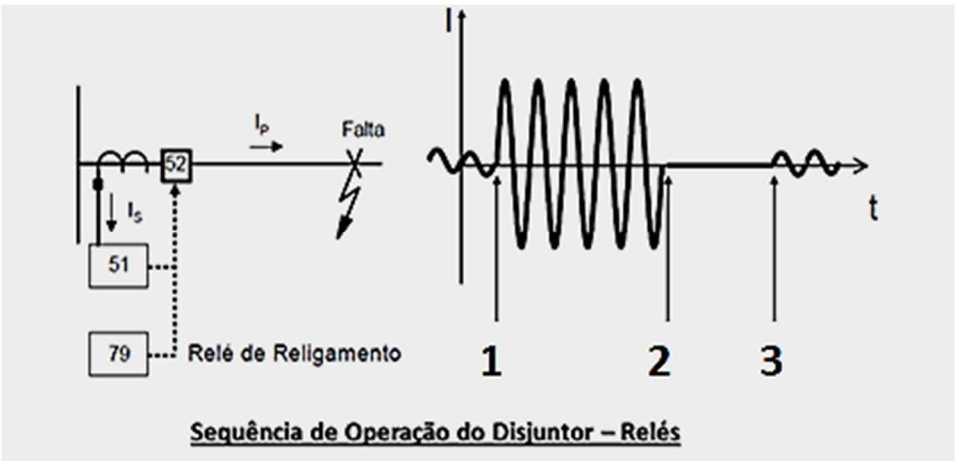

De acordo com a figura abaixo, identifique os pontos indicados na curva de operação de uma linha de distribuição durante a ocorrência de uma falta.
Os pontos estão relacionados corretamente em
Os pontos estão relacionados corretamente em- AAtuação da unidade instantânea da proteção; Início da falta e Religamento.
- BInício da falta; Atuação da unidade temporizada da proteção e Trip (abertura do disjuntor pela proteção).
- CInício da falta; Trip (abertura do disjuntor pela proteção) e Religamento.
- DReligamento; Atuação da unidade instantânea da proteção e Trip (abertura do disjuntor pela proteção).
