Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — FUMARC 2018
EletrotécnicaInstalações Elétricas em Eletrotécnica
- Código
- qq342136
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico Mantenedor Eletroeletrônico da Geração I

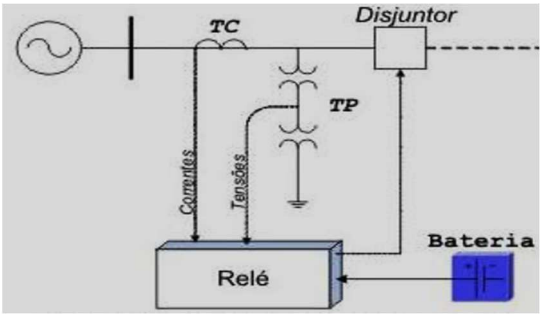

A proteção de qualquer sistema elétrico é feita com o objetivo de diminuir ou evitar risco de vida e danos materiais, quando ocorrerem situações anormais durante a operação do sistema elétrico de potência - SEP. Conforme figura a seguir, identifique os principais componentes do sistema de proteção.
• _________: interrompem a passagem de corrente e isolam o ramo defeituoso do resto do sistema elétrico. • _________: fornecem energia ao sistema de proteção em caso de falha do sistema supridor, de modo a garantir o funcionamento dos equipamentos associados. • _________: realizam a redução dos níveis de tensão e/ou corrente, reproduzindo as formas de ondas presentes no SEP. • _________: responsáveis pela lógica de atuação do sistema de proteção que, através das condições dos sinais de entrada (tensão e/ou corrente), atuam ou não sobre os disjuntores locais ou remotos. Os componentes que preenchem as lacunas são, respectivamente:
• _________: interrompem a passagem de corrente e isolam o ramo defeituoso do resto do sistema elétrico. • _________: fornecem energia ao sistema de proteção em caso de falha do sistema supridor, de modo a garantir o funcionamento dos equipamentos associados. • _________: realizam a redução dos níveis de tensão e/ou corrente, reproduzindo as formas de ondas presentes no SEP. • _________: responsáveis pela lógica de atuação do sistema de proteção que, através das condições dos sinais de entrada (tensão e/ou corrente), atuam ou não sobre os disjuntores locais ou remotos. Os componentes que preenchem as lacunas são, respectivamente:- ADisjuntores; Baterias; TC e TP; Relés.
- BDisjuntores; Relés; Baterias; TC e TP.
- CDisjuntores; TC e TP; Relés; Baterias.
- DRelés; Baterias; Disjuntores; TC e TP.
