Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — FUMARC 2018
EletrotécnicaCircuitos Elétricos em Eletrotécnica
- Código
- qq342139
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico Mantenedor Eletroeletrônico da Geração I

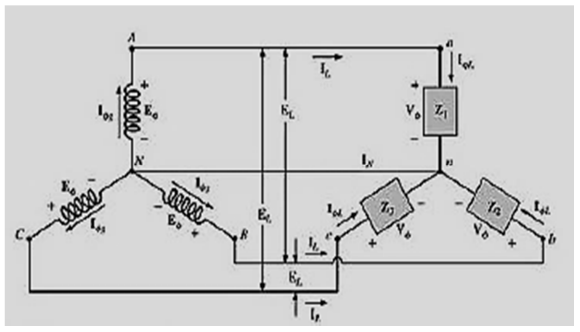

De acordo com a figura abaixo do circuito polifásico, analise as afirmações, identificando-as com V ou F, conforme sejam verdadeiras ou falsas:
( ) A tensão de linha (EL) é igual à tensão de fase (EΦ).( ) Se as impedâncias da carga forem iguais (Z₁ = Z₂ = Z₃), a corrente IN, condutor neutro, é nula.( ) A corrente de linha (IL) é √3 maior que a corrente de fase(IΦ).( ) As tensões entre as fases (EΦ) estão defasadas de 120° na sequência Negativa.( ) A figura representa um sistema com gerador e carga conectados em ∆ (delta).A sequência CORRETA, de cima para baixo, é:
( ) A tensão de linha (EL) é igual à tensão de fase (EΦ).( ) Se as impedâncias da carga forem iguais (Z₁ = Z₂ = Z₃), a corrente IN, condutor neutro, é nula.( ) A corrente de linha (IL) é √3 maior que a corrente de fase(IΦ).( ) As tensões entre as fases (EΦ) estão defasadas de 120° na sequência Negativa.( ) A figura representa um sistema com gerador e carga conectados em ∆ (delta).A sequência CORRETA, de cima para baixo, é:- AV V F V F
- BV F F F V
- CF V F V F
- DF F V F V
