Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — FUMARC 2018
EletrotécnicaInstalações Elétricas em Eletrotécnica
- Código
- qq342141
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico Mantenedor Eletroeletrônico da Geração I

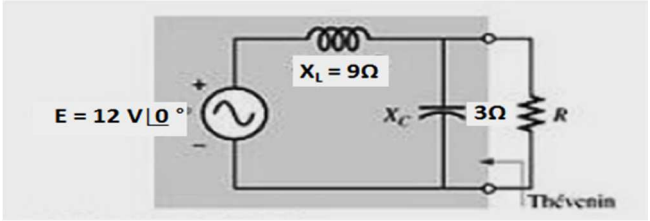

Obtenha o circuito equivalente de Thévenin para a parte do circuito externa ao resistor R mostrado na figura abaixo.
A resposta CORRETA é:
A resposta CORRETA é:- AZTh = 4,5 Ω L-90° e E Th = 6 V L-180°
- BZTh = 2,25 Ω L90° e E Th = 8 V L0°
- CZTh= 4,0 Ω L0°e ETh = 12 V L-90°
- DZTh = 3,0 Ω L45° e E Th = 8 V L90°
