Questão de Engenharia Mecânica — Sistemas Mecânicos — FUMARC 2018

Engenharia MecânicaSistemas Mecânicos
Código
qq342169
Banca
FUMARC
Órgão
CEMIG - MG
Ano
2018
Nível
Médio
Cargo
Técnico Mantenedor Mecânico da Geração I

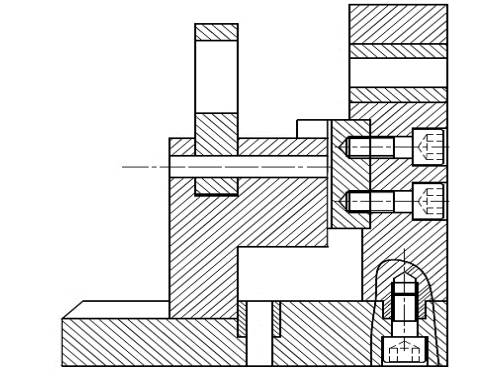

De acordo com o desenho, responda:Imagem associada para resolução da questãoO número de peças deste conjunto que sofreu corte total é:
  1. A7
  2. B8
  3. C9
  4. D10
Revelar gabarito e comentário

GabaritoA — 7
