Questão de Eletrotécnica — Instrumentos e Medições — FUMARC 2018

EletrotécnicaInstrumentos e Medições
Código
qq342193
Banca
FUMARC
Órgão
CEMIG - MG
Ano
2018
Nível
Médio
Cargo
Técnico Supervisão Controle da Operação do Sistema I

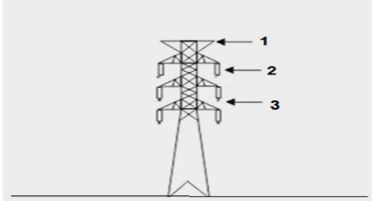

A figura abaixo apresenta uma estrutura aplicada a linhas de transmissão de distribuição em Alta Tensão (AT).Imagem associada para resolução da questãoCom base na figura apresentada, podemos afirmar, EXCETO:
  1. AO dispositivo indicado pelo número 2 é uma cadeia de isoladores.
  2. BO número 1 indica a posição onde será conectado o cabo para-raios.
  3. CO número 3 indica a posição onde será conectado um dos cabos condutores da linha de transmissão.
  4. DTrata-se de uma estrutura para circuito simples, com montagem horizontal dos condutores.
Revelar gabarito e comentário

GabaritoD — Trata-se de uma estrutura para circuito simples, com montagem horizontal dos condutores.
