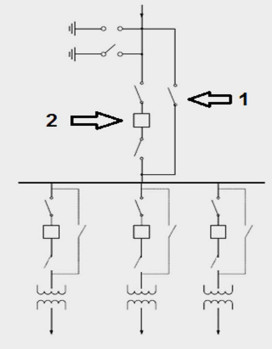

A figura abaixo apresenta um arranjo de barra simples, normalmente aplicado a subestações de distribuição.
A respeito desse arranjo podemos afirmar, EXCETO:
A respeito desse arranjo podemos afirmar, EXCETO:- AEm caso de desligamento para manutenção do dispositivo número 2, haverá o desligamento de toda a subestação.
- BEsse arranjo apresenta maior flexibilidade em função do maior número de chaves de isolamento e by-pass.
- CO dispositivo indicado pelo número 1 é uma chave by-pass.
- DO dispositivo indicado pelo número 2 deve ser capaz de interromper correntes normais de carga, correntes de magnetização de transformadores e reatores, além de correntes capacitivas de bancos de capacitores e de linhas em vazio.
