Questão de Eletrotécnica — Equipamentos e Componentes — FUMARC 2018
EletrotécnicaEquipamentos e Componentes
- Código
- qq342221
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico Supervisão Controle do Sistema Elétrico Distribuição I

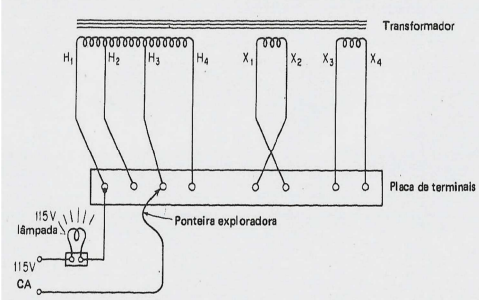

A figura abaixo apresenta um método para identificar as fases e a polaridade de um transformador, que utiliza uma lâmpada conectada em série a uma fonte de 115 V (CA).
Fonte: KOSOW, Irving L. Máquinas elétricas e transformadores. 15. edConsiderando o terminal da lâmpada de teste conectado ao terminal H1 da placa, NÃO é correto afirmar:
Fonte: KOSOW, Irving L. Máquinas elétricas e transformadores. 15. edConsiderando o terminal da lâmpada de teste conectado ao terminal H1 da placa, NÃO é correto afirmar:- AA lâmpada será acesa quando conectada aos terminais H4, H3 e H2, indicando que apenas esses são parte de uma única bobina.
- BConectando-se a ponteira exploradora ao terminal H4, a lâmpada não se acenderá.
- CConectando-se a ponteira exploradora ao terminal X4, a lâmpada não se acenderá.
- DO brilho relativo da lâmpada pode também fornecer indicações no que diz respeito aos tapes do transformador.
