Questão de Eletrotécnica — Equipamentos e Componentes — FUMARC 2018
EletrotécnicaEquipamentos e Componentes
- Código
- qq342229
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico Supervisão Controle do Sistema Elétrico Distribuição I

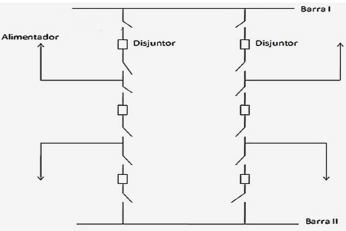

A figura abaixo apresenta um arranjo de barramento muito utilizado em subestações de Extra-Alta tensão no Brasil, devido ao custo-benefício oferecido pelo mesmo, de modo especial quanto ao requisito de confiabilidade. O nome desse arranjo de barramentos é:
- AArranjo barra dupla com disjuntor e meio.
- BArranjo de barramento duplo com disjuntor duplo.
- CArranjo de barramento duplo com disjuntor simples.
- DArranjo de barramento em anel.
