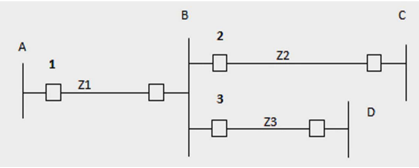

Considere o circuito abaixo constituído por 4 subestações interligadas por 3 linhas de transmissão, sendo Z3 menor que Z2. As linhas são protegidas por relés de distância.Imagem associada para resolução da questãoOs ajustes recomendados para as 3 zonas de alcance da proteção de distância instalada no disjuntor 1 são:
  1. AZona 1 = 100%Z1; Zona 2 = 100%Z2; Zona 3 = 100%Z3
  2. BZona 1 = 100%Z1; Zona 2 = 100%Z3; Zona 3 = 100% Z2
  3. CZona 1 = 80%Z1; Zona 2 = (100%Z1 + 50% Z2); Zona 3 = (100%Z1 + 100%Z3)
  4. DZona 1 = 80%Z1; Zona 2 = (100%Z1 + 50% Z3); Zona 3 = (100%Z1 + 100%Z2)
Revelar gabarito e comentário

GabaritoD — Zona 1 = 80%Z1; Zona 2 = (100%Z1 + 50% Z3); Zona 3 = (100%Z1 + 100%Z2)
