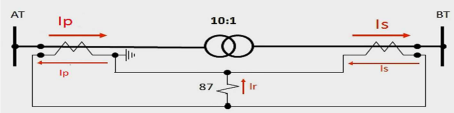

A figura a apresenta a conexão de uma proteção diferencial de um transformador.
Em um determinado momento, foram medidos os seguintes valores de corrente primária dos lados de Alta Tensão (AT) e Baixa Tensão (BT) desse transformador: Ip = 100 A; Is = 400 A. Sabendo que as relações dos TCs que alimentam a proteção são RTC (AT) = 200-5 A e RTC (BT) = 2000-5 A, é CORRETO afirmar:
Em um determinado momento, foram medidos os seguintes valores de corrente primária dos lados de Alta Tensão (AT) e Baixa Tensão (BT) desse transformador: Ip = 100 A; Is = 400 A. Sabendo que as relações dos TCs que alimentam a proteção são RTC (AT) = 200-5 A e RTC (BT) = 2000-5 A, é CORRETO afirmar:- AExiste um curto-circuito externo à área diferencial.
- BExiste um curto-circuito interno à área diferencial.
- CO transformador está em sobrecarga.
- DO transformador não está submetido a uma falta.
