Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUMARC 2018
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq342493
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico de Sistema Elétrico I

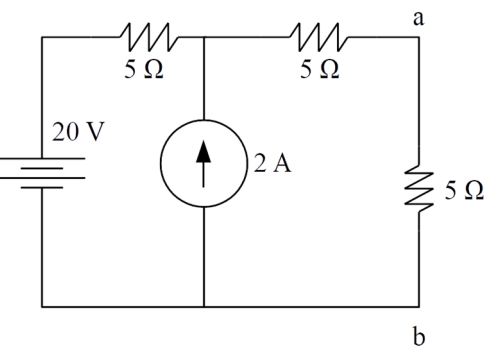

No circuito abaixo, os valores do circuito equivalente de Thévenin, a partir dos pontos a-b, que alimenta o resistor de 5 Ω (à direita), são:
- AVTh = 10 V e RTh
- BVTh = 12 V e RTh = 5 Ω
- CVTh = 15 V e RTh= 4,2 Ω
- DVTh = 20 V e RTh= 3,3 Ω
