Questão de Eletricidade — Instalações Elétricas em Eletricidade — FUMARC 2018
EletricidadeInstalações Elétricas em Eletricidade
- Código
- qq342499
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico de Sistemas Eletromecânicos I

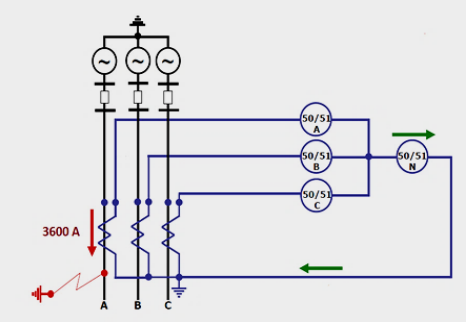

A figura abaixo apresenta o diagrama trifilar de um terminal de uma linha de transmissão submetida a um curto-circuito fase-terra de 3 600 A.
Desconsiderando o tempo de atuação dos relés e sabendo que os TCs estão conectados na relação 600-5 A e que os relés de fase e de neutro estão ajustados com uma corrente mínima de operação de 5 A e 1,5 A, respectivamente, avalie as afirmativas, é CORRETO afirmar que, para a falta em questão
Desconsiderando o tempo de atuação dos relés e sabendo que os TCs estão conectados na relação 600-5 A e que os relés de fase e de neutro estão ajustados com uma corrente mínima de operação de 5 A e 1,5 A, respectivamente, avalie as afirmativas, é CORRETO afirmar que, para a falta em questão- Aos relés da fase A e de neutro operarão.
- Bsomente o relé da fase A operará.
- Csomente o relé de neutro operará.
- Dtodos os relés de fase operarão.
