Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FUMARC 2018

Engenharia ElétricaAcionamentos e Controles Elétricos
Código
qq342505
Banca
FUMARC
Órgão
CEMIG - MG
Ano
2018
Nível
Médio
Cargo
Técnico de Sistemas Eletromecânicos I

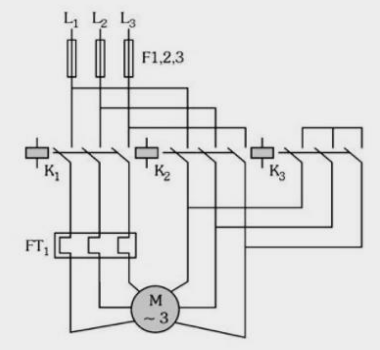

A figura abaixo apresenta um diagrama de força para partida de um motor trifásico.Imagem associada para resolução da questãoA respeito desse esquema, pode-se afirmar, EXCETO:
  1. AEssa chave de partida proporciona uma redução na corrente de partida de, aproximadamente, 33% de seu valor.
  2. BO diagrama representa o circuito de força de uma chave de partida compensadora.
  3. CO diagrama representa o circuito de força de uma chave de partida estrelatriângulo.
  4. DO esquema consiste na alimentação do motor com uma redução de tensão nas bobinas durante a sua partida.
Revelar gabarito e comentário

GabaritoB — O diagrama representa o circuito de força de uma chave de partida compensadora.
