Questão de Eletricidade — Equipamentos Elétricos — FUMARC 2018
EletricidadeEquipamentos Elétricos
- Código
- qq342512
- Banca
- FUMARC
- Órgão
- CEMIG - MG
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico de Sistemas Eletromecânicos I

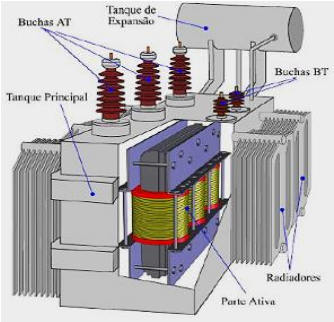

A figura abaixo apresenta a imagem de um transformador de força com a indicação de seus componentes principais.
Observando a figura, NÃO é correto afirmar:
Observando a figura, NÃO é correto afirmar:- AAs buchas de AT e BT respondem pelo isolamento da conexão com o tanque em relação ao meio exterior e não são afetadas por sobretensões temporárias.
- BO tanque de expansão destina-se a receber o óleo do tanque quando este se expande em decorrência dos efeitos de aquecimento por perdas internas.
- CO tanque principal corresponde à parte metálica que abriga o núcleo, contém óleo isolante e transmite ao exterior o calor gerado na parte ativa.
- DOs radiadores, juntamente com os ventiladores acoplados ao tanque, constituem o sistema de resfriamento do transformador.
