Questão de Engenharia Elétrica — Análise de SEP — FUMARC 2018

Engenharia ElétricaAnálise de SEP
Código
qq342515
Banca
FUMARC
Órgão
CEMIG - MG
Ano
2018
Nível
Médio
Cargo
Técnico de Sistemas Eletromecânicos I

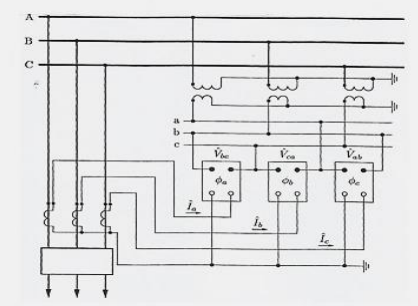

A figura abaixo apresenta um diagrama trifilar das conexões de uma proteção de sobrecorrente direcional (ANSI 67), de tecnologia eletromecânica, aplicada a uma linha de transmissão.Imagem associada para resolução da questãoObservando a figura podemos afirmar, EXCETO:
  1. AA direcionalidade dos relés será determinada pela comparação dos fasores da tensão de polarização, fornecida pelos transformadores de potencial, e da corrente de operação, oriunda dos transformadores de corrente.
  2. BEsse tipo de proteção é mais aplicado em sistemas radiais para melhor discriminação do sentido das correntes de curto-circuito e aumento da seletividade do sistema de proteção.
  3. CO tipo de conexão apresentado na figura é chamado “conexão em quadratura”, porque as grandezas aplicadas aos relés estarão defasadas de 90 graus.
  4. DUma inversão na polaridade dos transformadores de corrente pode provocar uma atuação indevida da proteção.
Revelar gabarito e comentário

GabaritoB — Esse tipo de proteção é mais aplicado em sistemas radiais para melhor discriminação do sentido das correntes de curto-circuito e aumento da seletividade do sistema de proteção.
