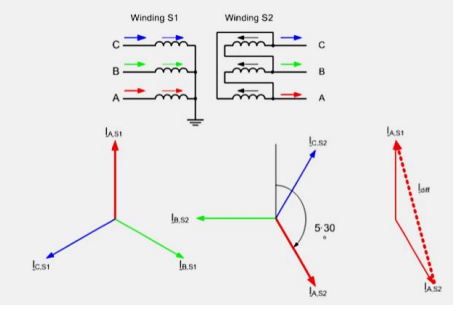

A figura abaixo ilustra a defasagem angular imposta às correntes dos dois lados de um transformador Delta-Estrela de grupo de ligação YNd5, protegido por uma proteção diferencial (ANSI 87).
Considerando essa defasagem angular e a necessidade de se evitar uma atuação indevida da proteção, podemos afirmar, EXCETO:
Considerando essa defasagem angular e a necessidade de se evitar uma atuação indevida da proteção, podemos afirmar, EXCETO:- AA compensação da defasagem angular pode ser feita unicamente através do ajuste da corrente mínima de operação da proteção.
- BNas proteções de tecnologia digital, não é necessário nenhum tipo de compensação, já que a mesma é feita via software da proteção.
- CNas proteções de tecnologia eletromecânica, é comum realizar a correção da defasagem angular através das ligações dos TCs, conectando os TCs do lado Estrela em Delta e os TCs do lado Delta em Estrela.
- DSe não houver alguma forma de compensação, podem ocorrer valores elevados de corrente diferencial circulando pela proteção.
